สายพาน (BELT)

  ชนิดของสายพาน แบ่งออกเป็น 4 ชนิด ด้วยกันคือ

  1. สายพานแบน (Flat Belts)
  2. สายพานวี (V – Belts)
  3. สายพานกลม (Ropes Belts)
  4. สายพานไทมิ่ง (Timing Belts)

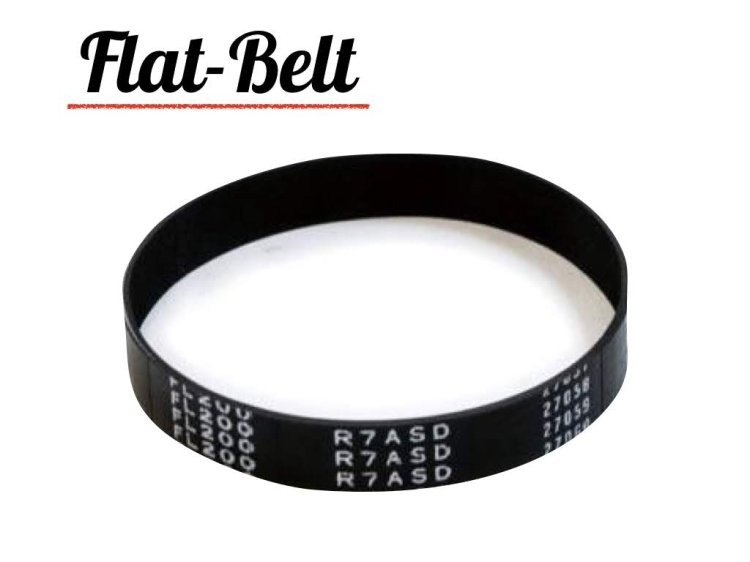

สายพานแบน (Flat Belts)

หน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้า เป็นอุปกรณ์อีกชนิดที่นิยมใช้กันอย่างแพร่หลาย ใช้ในการส่งถ่ายกำลังจากพูลเลย์ของเพลาขับไปยังพูลเลย์ของเพลาตาม (เป็นอุปกรณ์หรือเครื่องจักรที่เราต้องการให้เกิดการทำงาน เช่น ปั๊มน้ำ หรือ พัดลม เป็นต้น) โดยกำลังที่ส่งถ่ายจะขึ้นอยู่กับตัวแปรต่างๆ สายพานแบนแบ่งเป็น 3 ชนิดคือ

  1. Light Drives (สายพานที่ใช้กับงานเบา)
  2. Medium Drives (สายพานที่ใช้กับงานหนักปานกลาง)
  3. Heavy Drives (เป็นสายพานที่ใช้กับงานหนัก)

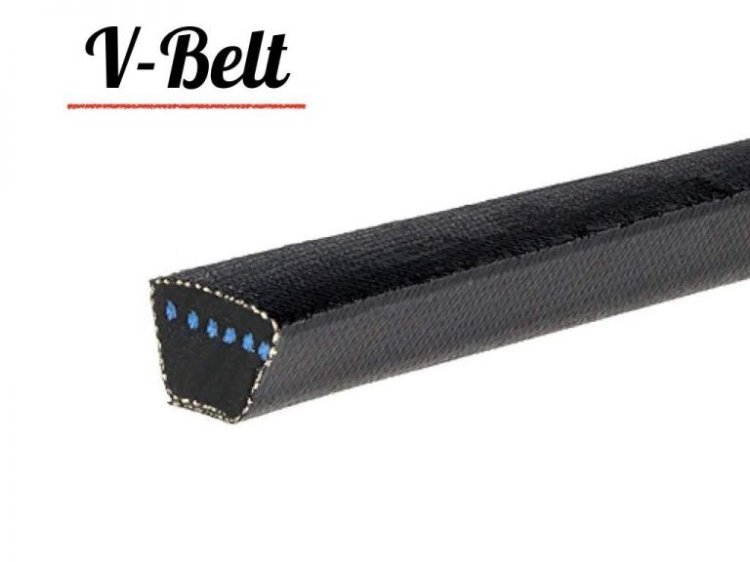

สายพานวี (V – Belts)

สามารถส่งกำลังได้ในตำแหน่งต่างๆได้ดี ส่วนใหญ่จึงใช้กับเครื่องจักรกลตามโรงงานต่างๆ แต่ไม่สามารถส่งกำลังแบบไขว้เหมือนกับสายพานแบน ลักษณะการใช้งานของสายพานวี เช่น สายพานของเครื่องกลึง สายพานวี (V – Belts) สามารถแบ่งได้อีกคือ สายพานวีปกติ, สายพานร่องวีร่วม, สายพานวีแหลม, สายพานวีหน้ากว้าง, สายพานวีหลายรูปพรรณ

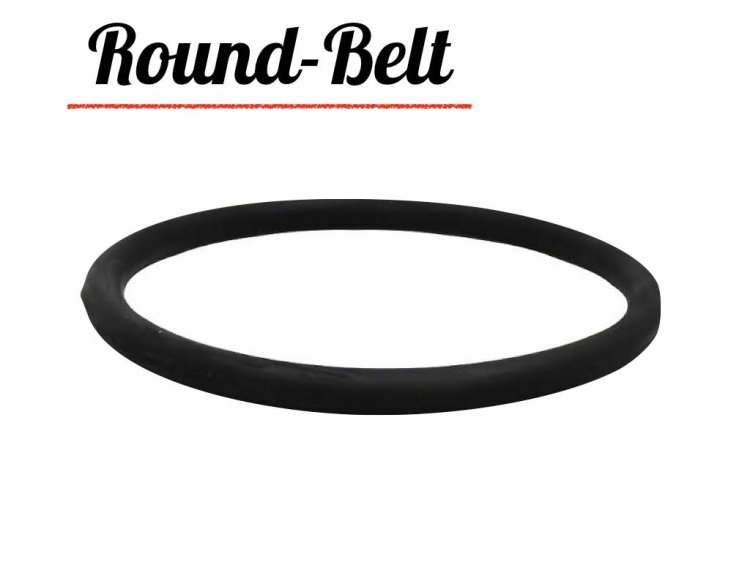

สายพานกลม (Ropes Belts)

ที่มีหน้าตัดเป็นรูปวงกลม สายพานกลมทำจากพลาสติกโพลียูริเทน จะต้านทานจาระบี น้ำมันเบนซิน น้ำมัน และน้ำ สายพานกลมสามารถปรับตั้งทิศทางการหมุนได้หลายทิศทางตามความต้องการของผู้ใช้และ การส่งกำลังด้วยสายพานกลมจะให้ความยืดหยุ่นสูงมาก ขณะการทำงานของสายพานจะไม่เกิดเสียงดัง

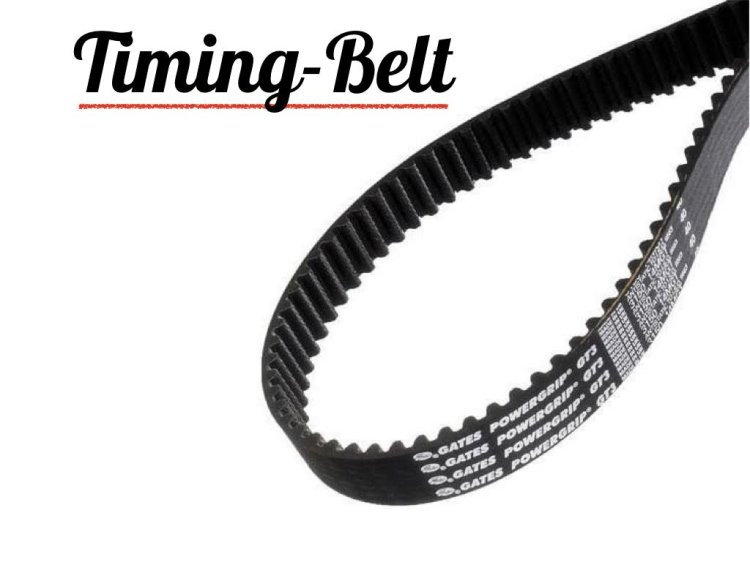

สายพานไทมิ่ง (Timing Belts)

สายพานไทมิ่งจะมีหน้าตัดเป็นรูปสี่เหลียมคางหมู สายพานจะมีฟันเฟืองตลอดความยาวของสายพาน ฟันของสายพานทำด้วยยางเทียม เป็นสายพานที่มีแกนรับแรงด้วยลวดเหล็กกล้า หรือทำด้วยลวดไฟเบอร์ฝังอยู่ในยางเทียม แต่สูตรประสมพิเศษเพื่อให้คงรูปพอดีกับล้อของพู่เล่ย์ ซึ่งจะหุ้มด้วยเส้นใยไนลอนเพื่อลดการสึกหรอ สายพานชนิดนี้สามารถงอตัวได้ดี ใช้กับพู่เล่ย์ล้อเล็กๆ ที่มีเส้นผ่านศูนย์กลาง 16 มิลลิเมตรได้ เนื่องจากร่องสายพานจะมีขนาดเดียวกับบนร่องพู่เล่ย์ ทำให้เกิดการขบกันเหมือนฟันเฟือง จึงไม่เกิดการลื่นไถลขณะส่งกำลัง สามารถใช้เป็นตัวส่งกำลังงานในเครื่องยนต์ โดยเป็นตัวขับเฟืองเพลาข้อเหวี่ยงและเพลาราวลิ้น และจะไม่เสียงดังขณะทำงาน
